Persiapan

Saya menggunakan tiga node VM untuk proyek ini dengan 8 Core, 8GB Memori, dan 80GB untuk penyimpanan container dengan sistem operasi Rocky Linux 9.6 menggunakan RKE2 v1.32.5+rke2r1 dan Cilium v1.17.3

Hostname Node vCPU Memori Storage PrivateNet Peran Node
knode01master01 8 Core 8GB 80GB 172.16.0.211 Control-plane
knode01master02 8 Core 8GB 80GB 172.16.0.212 Control-plane
knode01master03 8 Core 8GB 80GB 172.16.0.213 Control-plane
knode01worker01 8 Core 8GB 80GB 172.16.0.211 Worker
knode01worker02 8 Core 8GB 80GB 172.16.0.212 Worker
knode01worker03 8 Core 8GB 80GB 172.16.0.213 Worker

Semua operasi menggunakan user root, harap berhati-hati saat menjalankan perintah!
Pada langkah ini, eksekusi dilakukan di semua node

Setel hostname statis

Siapkan environment

NODE_01=knode01master01
NODE_02=knode01master02
NODE_03=knode01master03
NODE_04=knode01worker01
NODE_05=knode01worker02
NODE_06=knode01worker03
NODE_IP01=172.16.0.211
NODE_IP02=172.16.0.212
NODE_IP03=172.16.0.213
NODE_IP04=172.16.0.214
NODE_IP05=172.16.0.215
NODE_IP06=172.16.0.216

Kemudian tambahkan hostname statis di /etc/hosts untuk semua node.

cat <<EOF >> /etc/hosts
$NODE_IP01 $NODE_01
$NODE_IP02 $NODE_02
$NODE_IP03 $NODE_03
$NODE_IP04 $NODE_04
$NODE_IP05 $NODE_05
$NODE_IP06 $NODE_06
EOF

Instalasi paket & dependensi

dnf install -y epel-release
dnf install bash-color-prompt bash-completion \
    nano htop iftop iotop net-tools dnsutils \
    wget curl jq traceroute mtr tcpdump nmap setroubleshoot policycoreutils

Buat direktori konfigurasi

mkdir -p /etc/rancher/rke2

Inisialisasi Cluster

Pada langkah ini, eksekusi di semua node master

cat <<EOF | tee /etc/rancher/rke2/config.yaml
node-ip: $(hostname -I | awk '{print $1}')
write-kubeconfig-mode: "0600"
tls-san:
  - "localhost"
  - "127.0.0.1"
cluster-cidr: 10.42.0.0/16
service-cidr: 10.43.0.0/16
# Snapshot etcd setiap 6 jam
etcd-snapshot-schedule-cron: " */6 * * *"
# Simpan 56 snapshot etcd (setara 2 minggu dengan 6 snapshot per hari)
etcd-snapshot-retention: 56
enable-servicelb: false
disable-kube-proxy: true
disable:
  - rke2-ingress
cni: cilium
selinux: true
EOF

Unduh RKE2 dari repository resmi

curl -sfL https://get.rke2.io | \
INSTALL_RKE2_CHANNEL="v1.32.5+rke2r1" \
RKE2_NODE_NAME=$(hostname -s) \
INSTALL_RKE2_TYPE="server" \
sh -

Konfigurasi Cilium

Buat file helm values untuk cilium

cat <<EOF | tee /var/lib/rancher/rke2/server/manifests/rke2-cilium-config.yaml
apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
  name: rke2-cilium
  namespace: kube-system
spec:
  valuesContent: |-
    k8sServiceHost: 127.0.0.1
    k8sServicePort: 6443
    kubeProxyReplacement: true
    cni:
      chainingMode: portmap
    localRedirectPolicy: true
    bandwidthManager:
      enabled: true
      bbr: true
    l2announcements:
      enabled: true
      leaseDuration: 15s
      leaseRenewDeadline: 5s
      easeRetryPeriod: 3s
    bpf:
      hostLegacyRouting: false
      masquerade: true
    hubble:
      enabled: false
    ipam:
      mode: kubernetes
    nodeIPAM:
      enabled: true
    enableLBIPAM: true
EOF

Untuk saat ini, Hubble dinonaktifkan untuk menghemat resource.

Aktifkan Node Local DNS Cache

NodeLocal DNS Cache dengan Cilium pada mode kube-proxy replacement

cat <<EOF | tee /var/lib/rancher/rke2/server/manifests/rke2-coredns-config.yaml
apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
  name: rke2-coredns
  namespace: kube-system
spec:
  valuesContent: |-
    nodelocal:
      enabled: true
      use_cilium_lrp: true
EOF

Jika semua persiapan sudah siap, mulai dan aktifkan service rke2-server agar berjalan saat boot.

systemctl enable --now rke2-server.service

Debug/troubleshoot dengan journalctl -xefu rke2-server

Join node control-plane lainnya

Ambil token join dari node master pertama di cat /var/lib/rancher/rke2/server/agent-token

cat <<EOF | tee -a /etc/rancher/rke2/config.yaml
node-ip: $(hostname -I | awk '{print $1}')
server: https://$NODE_IP01:9345
token: K10e6528a04f97734c36d94c9b70e699d5f1df3b254c69c2e91bfa896fa03b468c5::server:aae38fe9abdb13aacf5754e4ba40574c
selinux: true
EOF

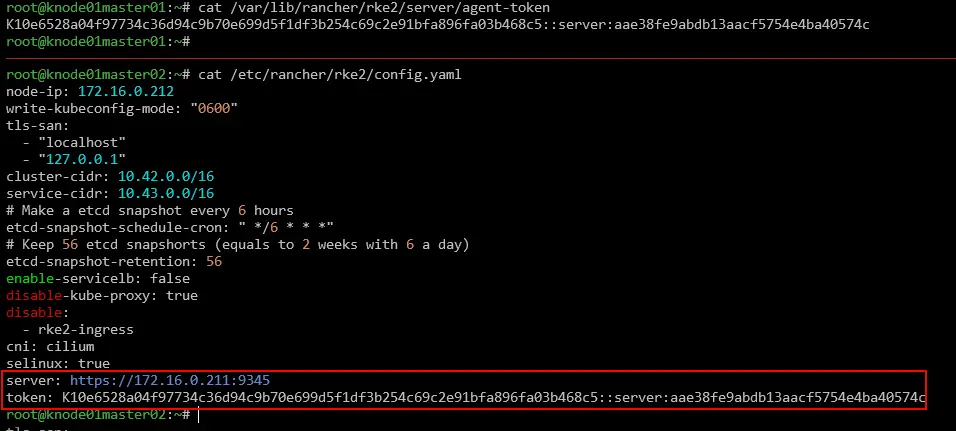

join-another-control-plane Kemudian aktifkan service rke2-server:

systemctl enable --now rke2-server.service

Debug/troubleshoot dengan journalctl -xefu rke2-server

Join node worker

Unduh RKE2 dari repository resmi

curl -sfL https://get.rke2.io | \
INSTALL_RKE2_CHANNEL="v1.32.5+rke2r1" \
RKE2_NODE_NAME=$(hostname -s) \
INSTALL_RKE2_TYPE="agent" \
sh -

Ambil token join dari node master pertama di cat /var/lib/rancher/rke2/server/agent-token

cat <<EOF | tee -a /etc/rancher/rke2/config.yaml
node-ip: $(hostname -I | awk '{print $1}')
server: https://$NODE_IP01:9345
token: K10e6528a04f97734c36d94c9b70e699d5f1df3b254c69c2e91bfa896fa03b468c5::server:aae38fe9abdb13aacf5754e4ba40574c
selinux: true
EOF

join-another-worker Kemudian aktifkan service rke2-agent:

systemctl enable --now rke2-agent.service

Debug/troubleshoot dengan journalctl -xefu rke2-agent

Akses cluster dan instalasi utilitas

Buat direktori .kube di home dan copy/link kredensial cluster, juga set endpoint containerd di /etc/crictl.yaml.

mkdir ~/.kube
ln -s /etc/rancher/rke2/rke2.yaml ~/.kube/config
ln -s /var/lib/rancher/rke2/agent/etc/crictl.yaml /etc/crictl.yaml

Instalasi kubectl, crictl, helm, dan cilium binary.

install /var/lib/rancher/rke2/bin/kubectl /usr/bin/kubectl
install /var/lib/rancher/rke2/bin/crictl /usr/bin/crictl

HELM_VER=$(curl -sL https://get.helm.sh/helm-latest-version)
HELM_FILE=helm-$HELM_VER-linux-amd64.tar.gz
curl -sSL https://get.helm.sh/helm-$HELM_VER-linux-amd64.tar.gz -o $HELM_FILE; tar -zxf $HELM_FILE
install linux-amd64/helm /usr/bin/helm

CILIUM_CLI_VER=$(curl -sL https://raw.githubusercontent.com/cilium/cilium-cli/refs/heads/main/stable.txt)
curl -sSL https://github.com/cilium/cilium-cli/releases/download/$CILIUM_CLI_VER/cilium-linux-amd64.tar.gz -O; tar -zxf cilium-linux-amd64.tar.gz
install cilium /usr/bin/cilium

Aktifkan bash completion untuk memudahkan administrasi.

for i in kubectl crictl helm cilium; do
   $i completion bash | tee /etc/bash_completion.d/$i > /dev/null;
done
source /usr/share/bash-completion/bash_completion

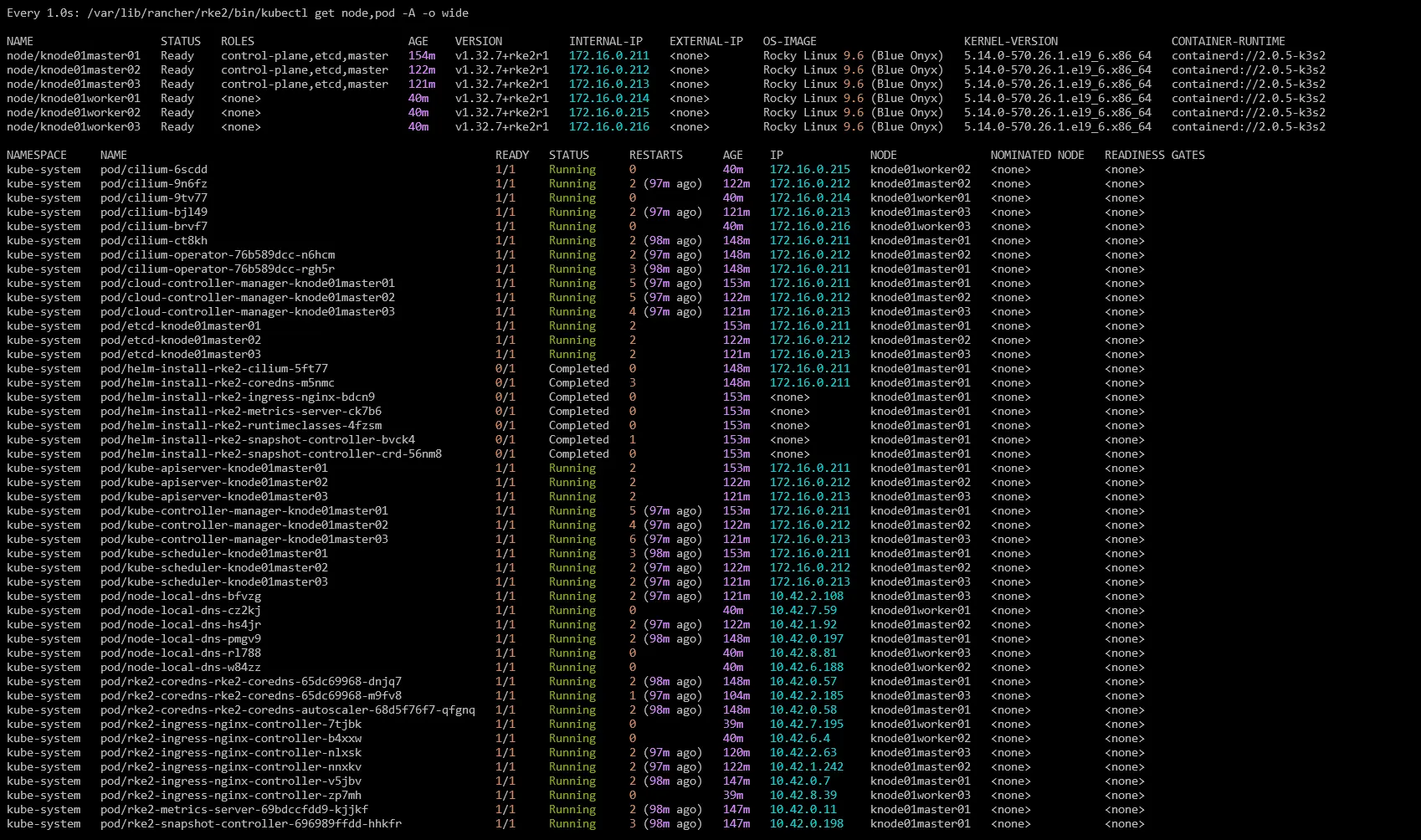

Semua node sudah join ke cluster, cek dengan kubectl get node,pod -A -o wide.

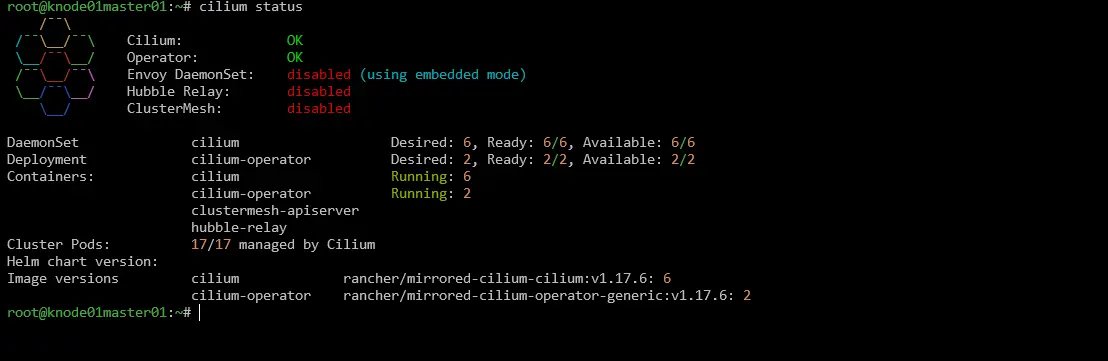

Status Cilium CNI.
cilium-status
